共阴/共阳显示屏,区别在哪里?

〖One〗、共阴和共阳显示屏的核心区别在于供电方式、电路设计、能耗效率、热量产生及显示效果等方面，具体如下：供电方式共阴显示屏：采用共阴供电方式，使用共阴灯珠，R（红）、G（绿）、B（蓝）灯珠分开供电。电流从驱动IC输出，经过灯珠后流向IC负极（地端）。这种设计允许对不同颜色的灯珠精准分配电压和电流。

〖Two〗、简介LED显示屏的行扫架构分为共阳极架构和共阴极架构，二者在电路连接、供电方式、性能特点、应用场景及产业链成熟度方面存在差异。共阳极架构电路连接方式：将红光LED芯片、绿光LED芯片、蓝光LED芯片的正极连在一起，接相等的电压，三色芯片的负极则分别接地。

〖Three〗、共阴共阳的区分主要取决于LED点阵屏中LED的连接方式。在共阴极的连接方式中，所有LED的阴极连接在一起形成公共的阴极（COM），而阳极则各自独立。相对地，共阳极的连接方式是所有LED的阳极连接在一起形成公共的阳极（COM），而阴极独立。在8x8LED点阵显示屏中，共有8行8列的LED。

〖Four〗、LED显示屏的共阴、共阳是指灯珠正负极的连接方式及供电模式，核心区别在于电流流向和供电结构。

〖Five〗、显示器共阴共阳是指LED显示屏的两种不同的驱动方式。共阴极显示屏：定义：在共阴极显示屏中，所有的LED灯的阴极（负极）都连接在一起，形成一个公共的阴极。工作原理：每个LED灯的阳极（正极）则分别连接到对应的驱动电路上。

〖Six〗、单片机LED显示系统区分共阴或共阳显示屏，使用电源测试的 *** 如下：确定测试点：在进行电源测试前，首先确定显示屏的公共端。对于常见的七段数码管或点阵LED显示屏，公共端通常是多个LED段的共同连接点。以七段数码管为例，公共端可能是3脚或8脚。应用高电平测试：共阳极测试：将公共端连接到高电平。

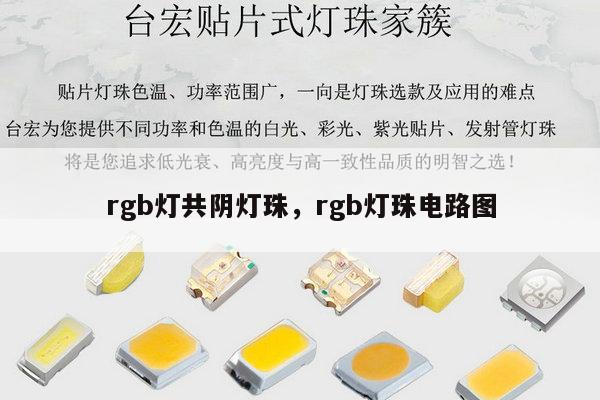

rgb灯共阴灯珠，rgb灯珠电路图-第1张图片-led灯珠, 贴片led灯珠, 直插led灯珠, 大功率灯珠, 3528灯珠, led灯珠厂家广东台宏光电科技有限公司服务热线400-689-8189

三色led灯极性怎么确认

〖One〗、三色LED灯极性确认只需看三个关键点：引脚长短、标记缺口、测试工具辅助。理解了背景后，自然转向具体 *** 。三色LED（如红绿蓝RGB灯）通常分两类：共阳型（所有颜色共享正极）和共阴型（所有颜色共享负极）。

〖Two〗、区分 *** ：用万用表二极管档测试，红表笔接公共端时，若黑表笔触碰其他引脚能点亮对应颜色LED，则为共正极；反之，黑表笔接公共端时红表笔触碰点亮，则为共负极。三色LED的特殊性：三色LED内部通常集成红、绿、蓝三个独立发光单元，每个单元有独立正负极。

〖Three〗、所有检测必须在完全断电状态下进行反接电压会导致LED灯珠立即烧毁，通电前需双重确认极性焊接操作时使用防静电手腕带，烙铁温度建议控制在350±20℃当多种识别 *** 结论冲突时，应以万用表测量结果为最终标准。对于集成式COB封装灯芯，建议查阅产品说明书确认极性定义。

共阴阳的灯珠叫什么

〖One〗、共阴阳的灯珠通常被称为共阴共阳双色LED灯珠或共阴共阳RGB灯珠，具体名称取决于其发光颜色和封装形式。共阴共阳双色LED灯珠双色LED灯珠是一种能够发出两种不同颜色光的半导体器件，其电极设计分为共阴和共阳两种类型。共阴双色LED灯珠的三个引脚中，有一个公共的阴极（负极），另外两个引脚分别连接两种不同颜色LED的正极。

〖Two〗、共阴阳的灯珠通常被称为共阳极或共阴极灯珠。共阳极灯珠结构特点：共阳极灯珠内部的阳极是连接在一起的，多个发光二极管的阳极共同连接到一个引脚，而每个发光二极管的阴极则分别引出作为独立引脚。

〖Three〗、你提到的这种灯通常被称为「LED灯带」或「霓虹灯带」，民间也俗称「流水跑马灯」。这种灯具的特点符合四方造型，由多个小灯珠密集排列组成，支持动态效果（比如渐变、闪烁、跑马灯等模式）。它常用于装饰场景，比如婚礼、派对、店铺橱窗或家庭氛围布置，通过控制器调节灯光变化，提升视觉效果。

〖Four〗、U2（灯珠）是当前市场上较为亮度的LED头灯灯珠之一。在LED头灯领域，U2灯珠以及T6灯珠被认为是最亮的灯珠类型。如果想要进一步提升亮度，可能需要等待国外的技术进步带来新的升级。照明用品是指所有可以用来照亮的工具。在人类历史的早期，人们使用火把来照明。

4脚贴片rgb灯珠引脚定义

〖One〗、四脚贴片RGB灯珠引脚定义主要分为共阴极和共阳极两种类型，需根据灯珠型号判断。共阴极类型 GND（公共阴极）：通常为单一引脚，与其他三个颜色引脚共用负极，需连接电源负极。 R引脚（红色）：接正电压时，红色LED导通，电压差驱动红光。

〖Two〗、个脚的LED通常为RGB灯珠，使用时需根据共阳极或共阴极结构连接电路，并通过调节各颜色引脚的电压或电流实现混色效果。确认结构类型4脚LED分为共阳极和共阴极两种结构，需通过测试引脚确认：共阳极：之一脚为公共正极，其余三脚分别为红、绿、蓝的负极。

〖Three〗、050指LED尺寸规格，长0mm，宽0mm。RGB是红绿蓝的意思。5050RGB就是5mm*5mm的红绿蓝灯珠。一般LED封装厂，5脚为三个芯片的正极，6脚为三个芯片的负极。三角形缺口为MARK点，RGB的灯珠三角形这边为正极。

〖Four〗、四脚全彩的LED灯珠里面有3颗芯片，R（红），G（绿），B（蓝），从灯珠里面引出四个脚，一个脚是共正极或是共负极，其他三个脚同为负极或正极分别控制一种颜色。

〖Five〗、050RGB就是5mm*5mm的红绿蓝灯珠。

LED显示屏共阴、共阳是什么意思?

〖One〗、LED显示屏的共阴、共阳是指灯珠正负极的连接方式及供电模式，核心区别在于电流流向和供电结构。

〖Two〗、LED显示屏的共阴极是指发光二极管的负极连接在一起，而共阳极是指发光二极管的正极连接在一起。

〖Four〗、共阴：应用时需将公共极COM连接到地线GND。

〖Five〗、当需要点亮某个LED灯时，对应的阴极会被加上负向电压（相对于公共阳极），而公共阳极保持高电平，从而形成电流通路，使LED发光。应用特点：共阳极显示屏在另一些应用场景中可能更为合适，如需要低功耗或长寿命显示时。总结：显示器共阴共阳是LED显示屏的两种基本驱动方式，它们在电路结构、工作原理以及应用特点上存在差异。
