俗话说得好，“不怕不识货，就怕货比货”。可这话放在led封装行业里，似乎不是那么容易明白。

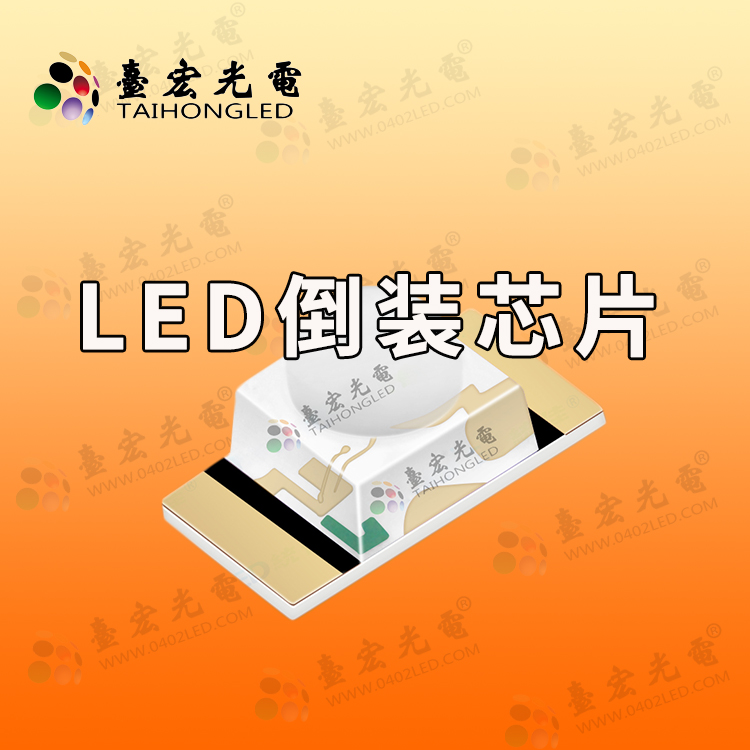

LED倒装芯片，倒装LED芯片技术的诞生可追溯到20世纪60年代——是当时美国IBM公司首先研发出这一技术，并应用于集成电路封装领域。

而它的工作原理，在芯片的输入/输出端口焊盘上沉积锡球，随后将芯片翻转并通过加热熔化锡球，实现芯片与基板的互连。

但我要告诉你，与传统的LED芯片安装方式不同，倒装LED芯片在安装过程中将芯片的金属引脚朝下倒装。这意味着LED芯片的电气面朝下，与基板连接，与传统的金属线键合连接方式相比，相当于将芯片翻转过来，因此被称为“倒装芯片”。

4个led正装芯片远远比不上的优点，就怕你不知道，想选择却不知怎么选？

你可能会问，为什么倒装LED芯片技术有很多正装芯片不同的优点？难道正装芯片的封装工艺技术不同吗？

当然，前面我们知道了倒装LED芯片的起源与发展，接下来我们可以先了解了解倒装LED芯片的制备工艺，毕竟知已知彼嘛。

而倒装LED芯片技术，主要有8个步骤，你已经对正装芯片有一定了解的话，也有了封装工艺更多的认知。

这时候，我们再看8大倒装LED芯片工艺，就会明白它们之间的差异。

那具体的8大倒装LED芯片工艺和步骤是什么？

1、制备芯片晶圆：LED倒装芯片的制备始于制备芯片的硅晶圆，通常通过晶体生长技术，在高温高压条件下生长出所需的半导体材料，如氮化镓（GaN）。

2、制造LED结构：通过光刻工艺，将光蚀胶层覆盖在晶圆表面，并使用掩膜曝光于紫外线下，然后通过化学湿法腐蚀或物理刻蚀技术形成LED结构。

3、形成金属电极：使用金属蒸镀或其他沉积技术，在LED芯片的正反两面形成电极，提供电流输入和输出的通道。

4、划线切割：使用刻划或其他切割工艺，将芯片晶圆划分成单个的LED芯片，用于后续的封装步骤。

5、倒装和金线键合：将LED芯片倒置放置在支撑材料上，然后使用微细金线进行键合连接，确保电路连接的可靠性。

6、封装：将倒装的LED芯片与封装基板结合，通过压合或其他封装技术完全封装在透明的封装胶体中。

7、测试和分类：对倒装LED芯片进行电流-电压特性测试、发光通量测试、颜色参数测试等，并根据测试结果分类。

8、制备成品LED器件：将经过测试和分类的LED芯片组装到LED灯珠、显示屏、模组等设备中，形成最终的LED器件产品。

当然，工艺步骤上来区别两者差异也并不是一件很容易的事。毕竟，我们都是对正装封装工艺熟悉，倒装工艺是个泊来品嘛。

但是，从倒装LED芯片的优势特点，我们容易发现倒装工艺的特点有4个。

优异的散热性能，尺寸更小，光学匹配更容易，光输出效率提高，抗静电能力提升，为后续升级封装工艺发展打下基础。具体说说：

1、因为倒装LED芯片可以直接连接到散热基板上，提供更好的热传导路径，降低LED芯片的工作温度，从而延长LED的寿命和稳定性，因此具有更优异的散热性能；

2、因为倒装LED芯片尺寸较小，有利于在不同的应用场景中灵活布局，同时光学特性更易于匹配。

3、采用倒装技术后，LED芯片的抗静电能力得到提升，减少了静电对芯片的损害，提升了搞静电能力；

4、LED行业倒装LED芯片技术的应用促进了LED封装工艺的进步和创新。

但是，倒装LED芯片与传统LED芯片到底怎么比较呢？

led倒装工艺，其实和led正装工艺主要的不同点有3个：

1、接线方式不同：倒装LED芯片接线脚位朝上，传统LED芯片接线脚位朝下。

2、光散射效果：倒装LED芯片无透明封装物，光线从底部散射，传统LED芯片光线主要从顶部辐射。

3、视觉效果：倒装LED芯片能提供更宽广的发光角度，适合一些需要均匀光照效果的应用场景，而传统led芯片发光面基本固定了。

所以，不管怎样，社会在发展，时代在进步，新的技术和工艺迭代传统工艺，自然是优胜劣汰。

不管怎么样，选led倒装工艺，还是传统工艺，如果你还没有用过，那就可以多了解，多对比，甚至测试这两种不同封装灯珠之间的参数和性能，稳定性。这样，你才能在LED行业中找到更好，更适合你的灯珠封装类型。

记住：led倒装芯片，不能完全取代传统芯片，但倒装工艺的封装密度增加了16倍，封装体积缩小了80%，光色分布更均匀、成本更低它性能优越，让我们有了更多更好的选择。你会发现，原来科技推动技术进步，倒装LED芯片技术以其卓越的性能和广阔的应用前景，正逐渐成为LED行业的发展趋势。随着技术的不断创新和突破，相信倒装LED芯片将在未来的LED照明领域中发挥更加重要的作用，为人们带来更美好、更高效的照明体验。
